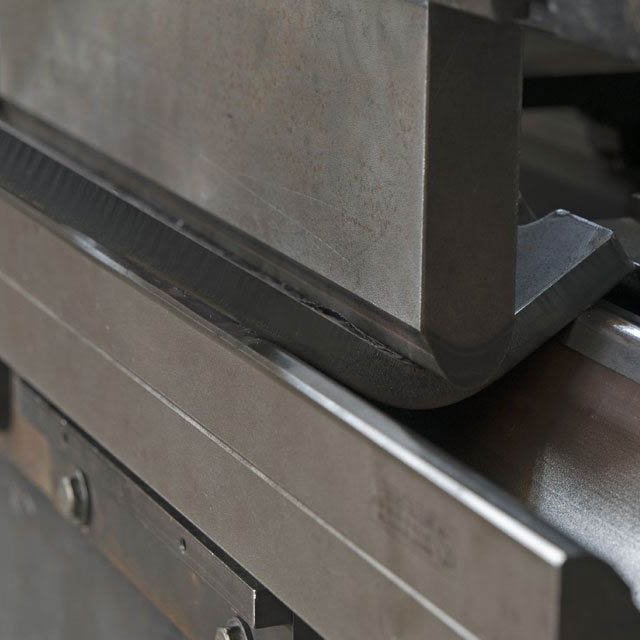

Die Blechbiegetechnik ist eine großartige Möglichkeit, um dauerhafte Teile für den Endverbrauch zu schaffen. Nach dem Schneiden eines Blechs werden Bremsen verwendet, um das Material in die Geometrie eines Teils zu biegen. Biegen ist eine der wirklich geübten Operationen, die von einem Hersteller von maßgefertigten Blechbearbeitungen durchgeführt werden, nämlich CNC Abkantpressen. Daher ist es für die Konstruktion Ihrer Teile entscheidend, wie es funktioniert.
Moderne Abkantpressen werden von leistungsstarken CNC-Computersystemen gesteuert und erfordern Computerkenntnisse sowie fundierte Kenntnisse in der Physik der Metallbiegung. CNC-Abkantpressen verfügen entweder über ein festes Unterbett mit eingespanntem V-Block-Werkzeug und einen Oberholm, der mit den V-Klingenwerkzeugen unter Kraftaufwand läuft, dies wird als Tiefziehen bezeichnet. Das Gegenteil ist eine Aufrichtmaschine, bei der sich die untere Krümmung bewegt und der obere Balken fixiert ist. Beide Prozessmethoden erzeugen die gleichen Blechteile und es gibt keine Einschränkungen für die Konstruktion Ihrer Komponente, um für beide Maschinen zu passen.
Wir haben CNC-Abkantpressen und CNC-Abkantpressen. Die CNC-Abkantpresse ist grundsätzlich so programmiert, dass sie den flachen Rohling der Blechkomponente in einem bestimmten Abstand aufnimmt, der durch den programmierbaren hinteren Anschlag definiert ist, dem Punkt, an dem die Biegung ausgebildet wird. Die Entfernung, die die programmierbare V-Klinge in den V-Block eintritt, definiert den Winkel, den die endgültige Biegung erreicht hat, je weiter die V-Klinge in den V-Block eintritt, desto enger wird die endgültige V-Biegung sein. Die letzte Komponente kann eine Kombination von verschiedenen Biegungslängen und -winkeln sein, die von dem CNC-Programm erzeugt werden, das den Blechkomponentenrohling an definierten Positionen und programmierten Winkeln positioniert.
Neben der Maschine selbst ist die Qualität der Werkzeuge und die Auswahl der Werkzeuge von größter Bedeutung bei der Herstellung von qualitativ hochwertigen Arbeiten. Als MWG die Investition in die CNC-Abkantpresse tätigte, haben wir auch Ressourcen für Präzisionswerkzeuge reserviert, die für einzelne Maschinen spezifiziert sind. Unterwerkzeugbreite und Nasenradius sind nur Beispiele für Werkzeugauswahlparameter. Richtig Spaß macht es, wenn spezielle Werkzeuge wie Schwanenhals-Werkzeuge zum Einsatz kommen.
Die maximale Länge der Blechkomponente, die aufgebogen werden kann, wird offensichtlich durch die Länge des CNC-Abkantpressenbettes bestimmt, aber die Dicke des Materials ist eine Funktion der Materialzugfestigkeit und der Menge der Tonnage, die von der Maschine verfügbar ist, um die Blech. Je größer die untere V-Blocköffnung ist, desto größer kann die Blechmessdose sein, die für die gleiche Tonnage gebogen werden kann. Wenn jedoch die V-Blocköffnung vergrößert wird, erhöht sich auch der Innenradius der Biegung am Blech.
Eine Reihe von Standard-CNC-Abkantpressen, die in unserem Werk gezeigt werden, können als Richtlinie für die grundlegenden Beschränkungen der Biegeform bei verschiedenen Blechdicken dienen. Wir haben eine wachsende Anzahl von Fallstudien innerhalb der Website, die diese Designideen illustrieren und Ihnen ermöglichen, von der Vielseitigkeit des CNC-Biegens voll zu profitieren. Bitte schauen Sie, um mehr zu erfahren oder rufen Sie uns an, wenn Sie Ihr spezielles Blatt weiter diskutieren möchten. Metallarbeitsentwurf braucht. Freuen Sie sich von Ihnen zu hören. Kontaktiere uns.
