Biegung eines mehrköpfigen Rohrs

Anzahl Durchsuchen:0     Autor:Site Editor     veröffentlichen Zeit: 2022-10-17      Herkunft:Powered

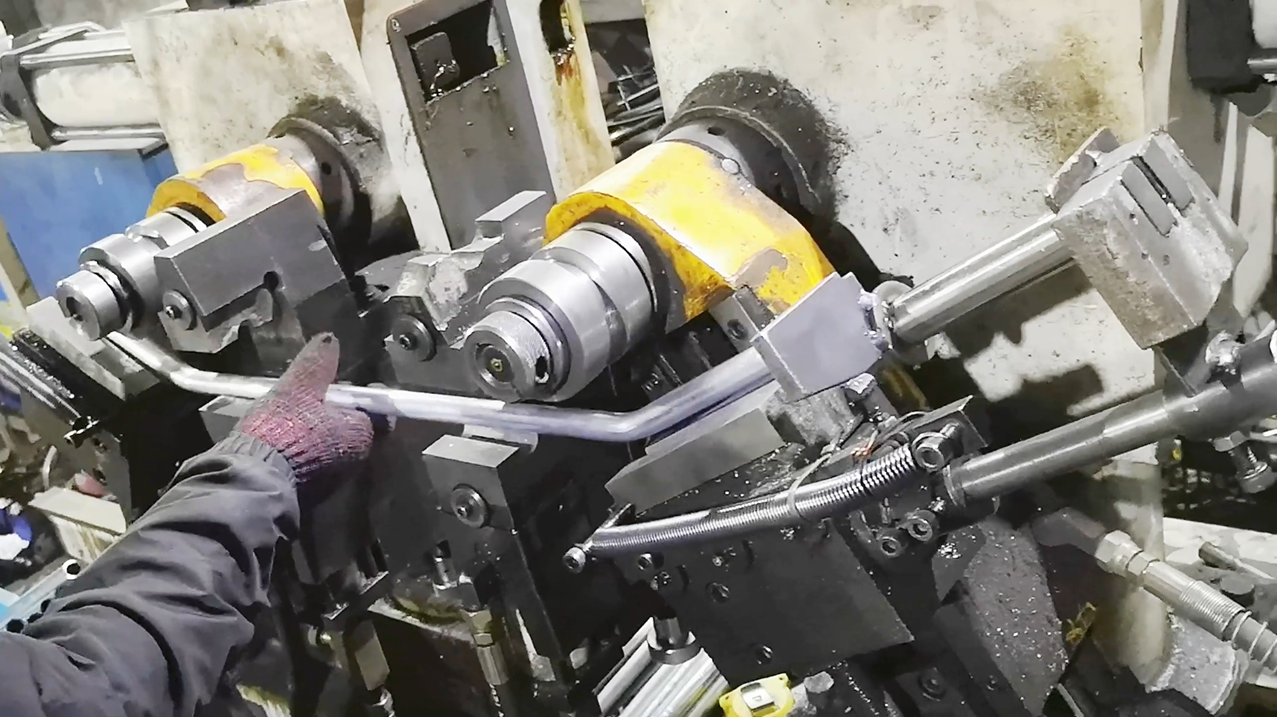

Doppelrohr Biegung


In einem einzelnen Zyklus können Elemente mit zwei oder mehr Mittellinienradien mithilfe von Multi-Radius-Rohrbiegen hergestellt werden. Dies ermöglicht es, komplexe Strukturen vollständig zu bauen, ohne das Rohr bewegen, zurücksetzen oder andere Maschinen verwenden müssen. Hier ist ein Clip einer Multi-Radius-Röhrchen-Biegung:

Zusätzlich ermöglicht diese Methode mehrere, nach Bedarf wechselnd zwischen rechten und linken Biegeköpfen.

Mit Multi-Radius RohrbiegungEine breite Palette von Industriemetallen, Wandstärken und Längen kann untergebracht werden.

Anwendungen

Die Anwendungen für das Biegen von Multi-Radius-Röhren sind zahlreich und umfassen strukturelle Rahmen und schwere Maschinen. Zusammen mit Öl und Gas ist es typisch für Teile und Baugruppen, die bei der Ausgas- und Emissionskontrolle verwendet werden.

Es ist auch typisch für Komponenten und Systeme, die bei der Auslass- und Emissionskontrolle verwendet werden, sowie für Anwendungen mit Öl und Gas oder anderen Prozessen.

Vorteile

Mit Hilfe von Doppelkopf Maschinen, Setup und Biegung werden speziell auf die Erreichung von winzigen und großen Radien auf demselben Gegenstand zugeschnitten. Die Fähigkeit eines Multi-Radius-Röhrchenbieges, bei einem Teil eines Zyklus mehrere Biegungen zu erzeugen, eignet sich sowohl für hochvolumige Bestellungen als auch für komplizierte, hochentwickelte Gegenstände.

Konfiguration

Das Einrichten der Maschine gemäß der im Bendendatenblatt oder im Produktionsdruck angegebenen Rohrgeometrie ist erforderlich, um eine Multi-Radius-Biegung zu erstellen. Zusammen mit den LRA -Daten (Länge, Drehung und Winkel) können die Koordinaten im Datenblatt für jeden bestimmten Teil manuell eingegeben oder hochgeladen werden.

Nach Abschluss dieser Phase wird eine Simulation ausgeführt, um sicherzustellen, dass das Röhrchen die Werkzeuge und die Maschine ordnungsgemäß durchläuft, bevor er gebogen wird. Es ist entscheidend, einen Hinweis auf eine wahrscheinliche Kollision oder Interferenz während dieser Bewertung zu erkennen.

Vor Beginn des Vorgangs können Anpassungen bei Bedarf an die Software, Klemmen, Kopf oder andere Komponenten der Biegermaschine vorgenommen werden.

Dorns, Einsätze für Röhrchen oder Rohr, werden gelegentlich verwendet, um sicherzustellen, dass das Röhrchen während des Biegens seine Integrität und Form hält.

Das Röhrchen oder die Rohr kann nach dem Einstellen in den Kollet der Maschine gesteckt werden. Um die Mobilität des Teils zu kontrollieren, klemmt sich dies darauf. Die Maschine führt dann das Programm aus und produziert den gesamten Teil in einem einzigen Zyklus.

In diesem Blog -Beitrag über Methoden und Techniken von Röhrenbiege und Techniken, wenn Sie weitere Details zu unseren Röhrenbiegediensten erfahren möchten, wenden Sie sich unten an, dass unser Ingenieur Ihnen dabei hilft, Ihre Projekte zu erreichen.
